脉冲电流加热焊接的特点

TAB或FPC等柔性线路板进行焊锡焊接或热压接时，在加压状态下进行加热·冷却的脉冲电流加热方式。可避免焊接的浮起和偏移现象得到高信赖性的焊接。

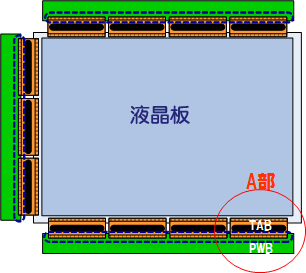

LCD模组全图

A部分放大

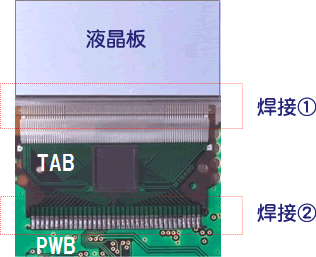

焊接1　LCD板与TAB的连接

LCD(ITO线路)与TAB的连接是使用含有导电粒子的ACF(Anisotropic Conductive Film)胶带,利用高压力和一定的热量相连接。脉冲电流加热方式可以实现高压力和均匀的温度分布。

焊接2　TAB与PWB(驱动回路)的连接

TAB与PWB是通过脉冲电流加热进行焊锡焊接。通常在PWB板的线路端子上涂有焊锡。

焊接3　PWB(驱动回路)与主板的连接

LCD模组与主板连接时使用FFC(Flexible Flat Cable)。与焊接②相同,事先在主板的端子上涂上焊锡利用脉冲加热焊接机进行焊接。
